Nízkonapäťový napájací kábel LSZH proti plameňu-nízke{1}}napäťový
Medené-vodičové napájacie káble kombinujú izoláciu XLPE s materiálmi s nízkym -dymom a bez halogénov-. Rad WDZ-YJY ponúka neozbrojené, oceľové-pancierové páskové a oceľové-drôtové pancierované možnosti pre projekt-špecifické nízke-distribúcie napätia.
0,6/1 kV
Menovité napätie
90 stupňov
Maximálna nepretržitá teplota vodiča
A / B / C
Možnosti stupňa spomaľujúcej horenie-
Low Smoke. Nulový halogén. Spomaľovač horenia.
Low Smoke
Navrhnuté tak, aby obmedzovali tvorbu dymu za definovaných-testovacích podmienok, čím pomáhajú zachovať viditeľnosť.
Bez halogénu-
Používa bezhalogénové-izolačné-systémové komponenty a materiály plášťa na obmedzenie emisií súvisiacich s halogénom-. Neznamená to, že spaliny sú neškodné.
Spomaľovač horenia
Navrhnuté na obmedzenie šírenia plameňa. Toto nezabezpečuje integritu okruhu počas požiaru; ktorý vyžaduje samostatne špecifikovaný-požiarny kábel.

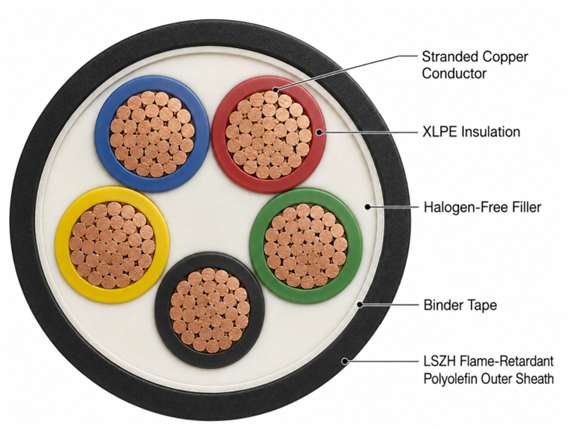

Konštrukcia káblov
Meď + XLPE
Splietaný medený vodič s izoláciou XLPE.
Zostava jadra-bez halogénov
Výplňová a spojovacia páska-bez obsahu halogénov.
Vonkajší plášť LSZH
Polyolefín s nízkou -dymivosťou, bez halogénov-, spomaľuje horenie-. Vo vybranom obrnenom variante je zahrnuté brnenie.
Prevádzkové a inštalačné charakteristiky
D=celkový priemer kábla. Manipulácia v chladnom-počasí sa riadi inštalačným postupom pre vybratý kábel.
Dostupný modelový rad
Pochopenie-nehorľavých stupňov
A, B a C identifikujú rôzne kategórie testovania-plameňov káblov{1}}. Používajú rôzne množstvá ne-kovového materiálu káblov a dobu pôsobenia plameňa; nie sú minúty zaručeného napájania pri požiari.
Na výber stupňa použite špecifikovaný štandard testu a správu. Samotné označenie WDZ nestanovuje testovanú kategóriu. Kategória D je samostatná malá-kategória testovania káblov a nie je uvedená v tomto modelovom rade.
Odkazy na testovacie-kategórie:Kategória CEI / IEC A · IEC kategória B · IEC kategória C
Aké materiály umožňujú LSZH?
Výkon LSZH vychádza z koordinovaného materiálového systému, nie len z obalu. Bežné technológie káblových-zlúčenín zahŕňajú:
Polyolefínové základné materiály
Polymérny základ tvoria zlúčeniny a zmesi na báze polyetylénu-. Výber materiálu vyvažuje flexibilitu, pevnosť a výkon spracovania.
Minerálne spomaľovače horenia
Hydroxid hlinitý (ATH) a hydroxid horečnatý (MDH) sa široko používajú v bezhalogénových-zložkách káblov na podporu spomaľovania horenia a potláčania dymu.
Vyvážená formulácia
Disperzia a náplň plniva ovplyvňuje výkon plameňa, ako aj mechanické vlastnosti. Musí sa hodnotiť hotová konštrukcia kábla, nielen surová zmes.
Toto sú bežné priemyselné prístupy; neidentifikujú patentovanú formuláciu jednotlivého kábla. Materiálové zázemie:Borealis HFFR zlúčeniny · Materiály Huber ATH / MDH.
Tri vlastnosti. Samostatné overenie.
Šírenie plameňa
Testovanie zväzkov{0}}káblov hodnotí, ako sa plameň šíri cez definované usporiadanie káblov.
Hustota dymu
Metódy IEC 61034 hodnotia hustotu dymu za definovaných podmienok horenia.
Spaľovacie plyny
IEC 60754-1 rieši obsah halogénových kyslých plynov v káblových materiáloch. Výsledok nepreukazuje, že všetky požiarne plyny sú netoxické.
IEC test hustoty dymu- · IEC skúška halogénovým kyslým plynom
Balenie a dodávka projektu
Naplánujte si dĺžku. Zjednodušte doručenie.
Dĺžky bubnov a požiadavky na balenie možno prediskutovať v súvislosti s harmonogramom káblov, manipulačným zariadením a plánom dodávok.
V dopyte uveďte požadovanú veľkosť, celkovú dĺžku, preferovanú dĺžku bubna a miesto určenia.
Špecifikujte kábel okolo vášho projektu
Elektrický dizajn
Poskytnite napätie, konfiguráciu jadra, veľkosť a množstvo vodičov.
Výkon ohňa
Uveďte požadovanú kategóriu testu plameňa-, dymové a halogénové kritériá a cieľový trh.
Inštalácia a dodávka
Zdieľajte trasu, požiadavky na brnenie, dĺžky bubnov a miesto doručenia.
