Čo znamená H1Z2Z2-K? Vysvetlenie kódu solárneho kábla

H1Z2Z2-K Význam v jednej vete

Kód je načítaný z rodiny káblov a hodnotený-kontext napätia vzhľadom na vrstvy materiálu a konštrukciu vodičov. Praktické dekódovanie je uvedené nižšie.

Poznámka k zdroju: Výklad označenia je podporovaný technickým vysvetlením výrobcu kábla a krížovo{0}}porovnaný s údajmi o produktoch podľa normy EN 50618 od zavedených výrobcov.^[3][4]

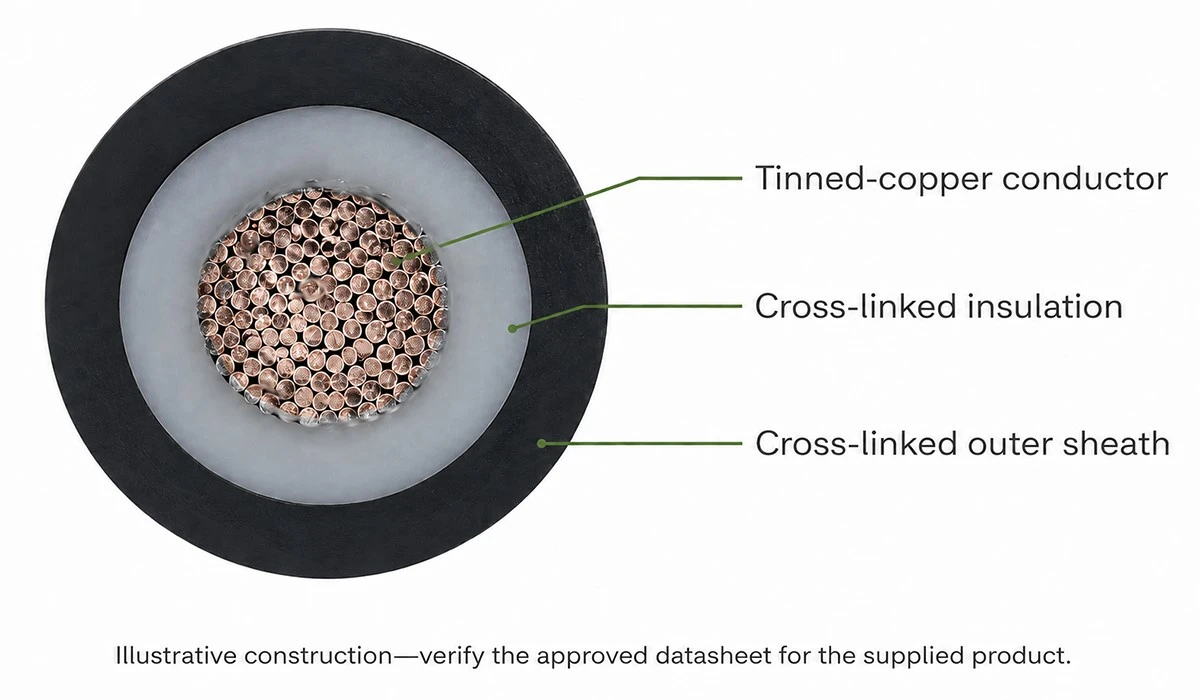

Ako čítať označenie H1Z2Z2-K

H1: harmonizované označenie 1,5 kV DC

H1 sa bežne uvádza v technickej literatúre výrobcu ako harmonizované označenie 1,5/1,5 kV DC. Dôležitý je formát spárovaného napätia. U₀/U vyjadruje menovité napätie medzi vodičom a zemou a medzi vodičmi. V údajoch o PV kábloch sa zodpovedajúce striedavé napätie bežne uvádza ako 1,0/1,0 kV, zatiaľ čo jednosmerné napätie je 1,5/1,5 kV.^[3][4]

To neznamená, že dizajnér môže preskočiť výpočet maximálneho{0}}napätia. Napätie obvodu FV poľa za studena -otvorený{3}}, limity meniča, menovitý výkon konektora a všetky ostatné komponenty v okruhu musia byť ešte koordinované. Najnižšie použiteľné hodnotenie môže obmedziť dizajn.

Prvá Z2: bezhalogénová-zosieťovaná-izolácia

Prvý Z2 sa týka izolácie okolo vodiča. „Krížovo{2}}zosieťovaný“ opisuje polymérnu štruktúru navrhnutú pre väčšiu tepelnú a mechanickú stabilitu ako porovnateľný -zosieťovaný- materiál. „Bez{6}}halogénu“ sa vzťahuje na materiálový systém a jeho charakteristiky spalín; nie je to tvrdenie, že kábel nie je-horľavý.

Presný materiál sa môže líšiť v závislosti od dizajnu produktu. Jeden výrobca môže použiť systém krížových{1}}polyolefínov; iný môže identifikovať krížovo{2}}prepojený HEPR. Pre špecifikáciu nákupu použite radšej znenie schváleného údajového listu ako nahrádzanie generického názvu materiálu.

Druhý Z2: Bezhalogénový-zosieťovaný-vonkajší plášť

Druhá Z2 sa týka vonkajšej ochrannej vrstvy. Plášť je vystavený manipulácii, slnečnému žiareniu, kolísaniu teploty, vlhkosti a iným podmienkam na mieste. Norma EN 50618 sa zaoberá definovanou sadou elektrických, tepelných, mechanických testov, testov poveternostných vplyvov a požiarov-, ale na jednotlivé produkty sa môžu vzťahovať ďalšie nároky alebo klasifikácie.^[1][4]

Toto rozlíšenie je dôležité v súťažných podkladoch. Plášť Z2 sám o sebe nevytvára špecifickú reakciu KPR-na-triedu ohňa, reklamáciu vody AD8, ochranu proti hlodavcom alebo priame{5}}pochovanie. Ide o konkrétne -výroky o produkte, ktoré potrebujú svoj vlastný dôkaz.

-K: flexibilný pocínovaný-medený vodič triedy 5

Prípona -K označuje konštrukciu flexibilného vodiča. Solárne káble H1Z2Z2-K bežne používajú jemne pocínovanú meď v triede 5 podľa IEC 60228. Jemné pramene zlepšujú flexibilitu pri vedení a ukončovaní, zatiaľ čo pocínovanie podporuje konštrukciu vodičov potrebnú pre tento typ kábla a môže zlepšiť odolnosť proti povrchovej oxidácii v náročných prostrediach.^[3][4]

Trieda 5 neznamená „vyššiu elektrickú triedu“ ako pevný vodič; je to stavebná kategória. Ani -K vám nepovie, či má kábel 4 mm² alebo 6 mm². Prierez{6}}a maximálny odpor vodiča musia byť uvedené na inom mieste v označení, údajovom liste a rozsahu certifikátu.

Čo EN 50618 pridáva nad rámec kódexu

EN 50618 je európska norma, ktorá špecificky rieši elektrické káble pre fotovoltaické systémy. Jeho rozsah pokrýva flexibilné, jednožilové napájacie káble-s prekríženou{3}}izoláciou a plášťom pre jednosmernú stranu fotovoltických systémov pri nominálnom jednosmernom napätí 1,5 kV medzi vodičmi a medzi vodičom a zemou. Prijatie BSI je identické s EN 50618:2014.^[1]

Štandardný rámec presahuje názov na bunde. V závislosti od príslušných ustanovení a dizajnu produktu hodnotenie zahŕňa testy elektrického odporu a napätia, izolačný odpor, dlhodobé-správanie jednosmerným prúdom, rozmerové kontroly, mechanické vlastnosti, vlastnosti súvisiace s poveternostnými vplyvmi a ohňom-. Údaje výrobcu pre certifikované produkty ilustrujú rozsah týchto testov, vrátane odporu vodiča, odolnosti voči napätiu, vystavenia UV žiareniu a ozónu, správania za studena a odolnosti tlače.^[4]

IEC 62930 je súvisiaca medzinárodná norma pre jednožilové -prekrížené{2}}sieťové PV káble do 1,5 kV DC. IEC uvádza normálnu nepretržitú maximálnu teplotu vodiča 90 stupňov a obmedzuje prevádzku pri 120 stupňoch na kumulatívnych 20 000 hodín. Ide o mimoriadny tepelný príspevok, nie projektový cieľ pre rutinnú prevádzku.^[2]

Prúd SINELINKEN 50618 H1Z2Z2-K solárny kábelna stránke produktu sú uvedené dostupné prierezy-a hodnoty odporu vodičov{1}. S touto stránkou zaobchádzajte ako so vstupným bodom produktu, potom požiadajte o kontrolovaný údajový list a certifikát, ktoré zodpovedajú navrhovanej objednávke.

Čo vám H1Z2Z2-K nepovie

Toto je najužitočnejšia lekcia o obstarávaní v celom článku: označenie zužuje rodinu káblov, ale neuzatvára technický prehľad.

• Prierez kábla-.Kód nerozlišuje veľkosti 1,5, 2,5, 4, 6, 10 alebo väčšie mm².
• Aktuálna nosnosť-.Intenzita závisí od prierezu-, teploty vodiča, okolitej teploty, zoskupenia a spôsobu inštalácie.
• Pokles napätia.Dĺžka trasy, prevádzkový prúd a odpor vodiča sa musia vypočítať pre skutočný obvod.
• Kompatibilita konektorov.Prierez vodiča{0}} aj vonkajší priemer hotového kábla musia zodpovedať schválenému rozsahu konektora.
• Klasifikácia KPR.Trieda reakcie kábla-na{1}}požiar musí byť podložená vyhlásením o výkonnosti a príslušnou dokumentáciou.
• Priame-schválenie pohrebu.Niektoré produkty majú ďalšie priame{0}}dôkazy o pohrebe; samotné označenie to nezaručuje.
• Trvalé ponorenie do vody.Odolnosť voči vonkajšiemu prostrediu alebo vlhkosti nie je automaticky rovnaká ako tvrdenie AD8 alebo trvalé{1}}ponorenie.
• Stav certifikátu.Označenie nedokazuje, že certifikát je aktuálny, že uvedená továreň je pokrytá alebo že objednaná veľkosť je v rozsahu.

Ak projekt porovnáva staršie označenie, skontrolujte hoPV1-F vs. H1Z2Z2-Kpred napísaním špecifikácie obstarávania. Porovnanie by malo byť vykonané podľa zdokumentovanej normy, napätia, konštrukcie a certifikátu-nie iba podľa názvu produktu.

Ako by EPC a tímy obstarávania mali overiť kábel

Praktická postupnosť overovania by sa mala presunúť z požiadavky projektu na fyzický kábel. Je lákavé začať s certifikátom dodávateľa vo formáte PDF, ale to môže spôsobiť, že tím veľmi efektívne overí nesprávnu vec.

Pre väčšie balíky EPC,káblové riešenie fotovoltaickej elektrárnestránka môže slúžiť ako komerčný most z tohto technického článku ku koordinovaným požiadavkám na DC kábel, konektor a projektovú dokumentáciu.

Ako čítať označenie na plášti kábla

Výrobné označenie môže obsahovať viac informácií ako samotné označenie. Presné poradie sa líši podľa produktu a certifikačného programu, ale recenzent by mal očakávať dostatok údajov na pripojenie fyzického kábla k schváleným dokumentom.

• Výrobca alebo sledovateľná značka: mala by byť v súlade s držiteľom certifikátu alebo zdokumentovaným dodávateľským vzťahom.
• Označenie: potvrdzuje skupinu káblov uvedenú na plášti.
• Počet jadier a prierez-: napríklad 1 × 6 mm².
• Menovité napätie a štandard: mali by zodpovedať špecifikácii projektu a schválenému údajovému listu.
• Certifikačné informácie: overte si ich v aktuálnej databáze emitenta, ak je k dispozícii.
• Vysledovateľnosť výroby: rok, šarža, šarža, označenie merača alebo iné identifikátory by mali podporovať kontrolu a vybavovanie reklamácií.

Nekopírujte ilustračný reťazec do objednávky, ako keby to bolo konečné označenie SINELINK. Vlastník produktu by mal vložiť presnú schválenú tlačovú legendu pre objednaný kábel a balenie.

H1Z2Z2-K vs PV1-F: Nezaobchádzajte s nimi ako so synonymami

Obidve označenia sú spojené s fotovoltaickou elektroinštaláciou-na strane DC, ale pochádzajú z inej histórie špecifikácií. H1Z2Z2-K je spojený s EN 50618, zatiaľ čo PV1-F je vo všeobecnosti spojený s predchádzajúcim prístupom TÜV 2 PfG 1169. Táto história je užitočná, ale moderné rozhodnutie o kúpe by malo stále porovnávať skutočný rozsah certifikátu a údaje o produkte.

Vyhnite sa všeobecnému tvrdeniu, že každý kábel H1Z2Z2-K je lepší ako každý produkt PV1-F. Obhájiteľné tvrdenie je užšie: keď súčasná špecifikácia projektu vyžaduje EN 50618 a označenie H1Z2Z2-K, dodaný kábel by mal byť preukázateľne v súlade s touto požiadavkou. Ak je navrhnutá alternatíva, musí ju posúdiť projektant alebo schvaľovací orgán.

Bežné chyby v špecifikácii

Pri 1500 V jednosmernom pripojení si spolu overte kábel a presný model konektora. SINELINK'sMC4-EVO 2 DC 1500V FV konektorstrana je relevantným ďalším krokom, ale rozhodujúcimi zostáva rozsah káblov schválený výrobcom konektora a montážne pokyny.
